平面回旋筛

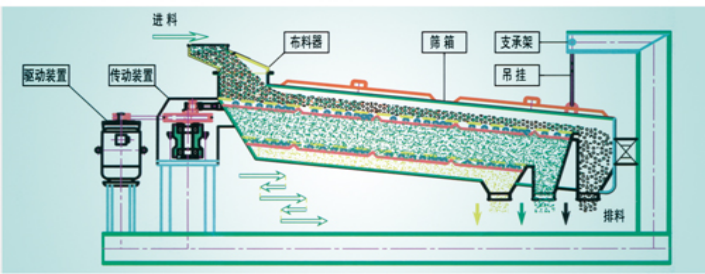

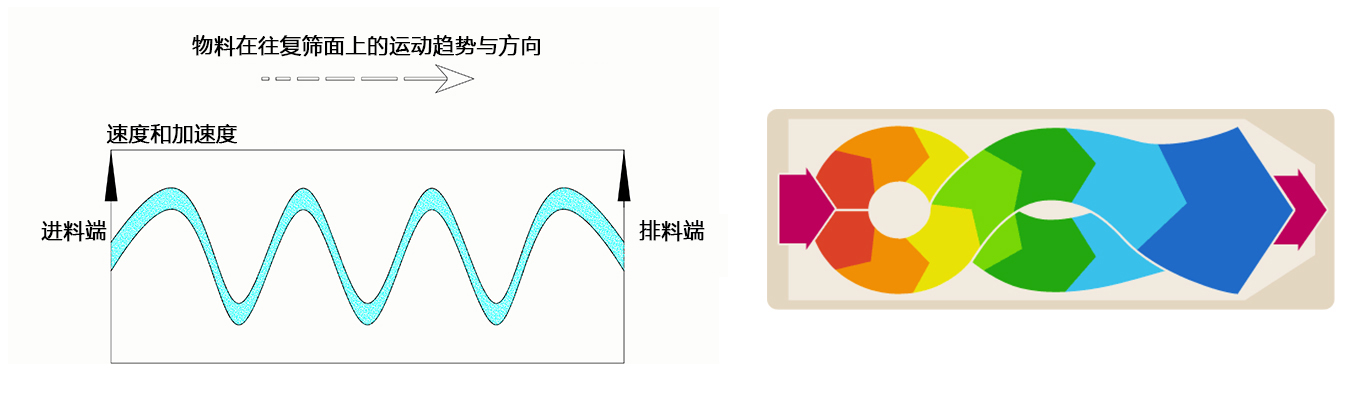

FYB方型摇摆筛又称往复筛，从FYB方型摇摆筛筛体即筛箱运动轨迹来看，其驱动装置所产生的动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°-5°） 摇摆筛的工作原理为：筛机启动后，筛体即筛箱在惯性力的作用下作前后往复运动。筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，其间小于筛面孔径的物料通过筛孔落到下层，即为筛下物。大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。

从FYB方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率都有相关的影响，鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。
